无缝钢管制作螺纹连接套筒标准

[点击量:4518][来源:复宗]

2013-03-04

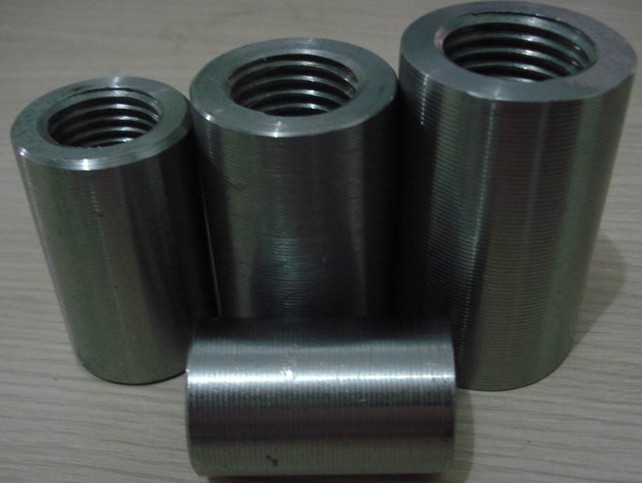

钢筋套筒广泛应用于工业民用建筑、水利、电力、隧道、桥梁等各种混凝土结构钢筋连接。产品在工程应用中,质量可靠。

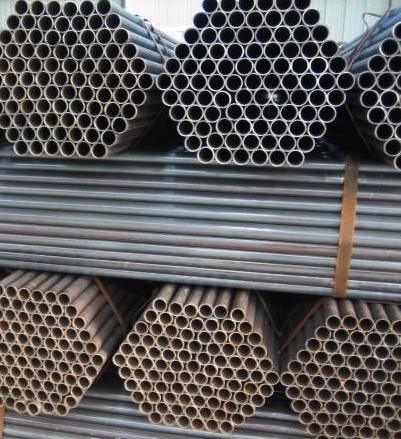

钢筋连接头是一种等强型接头,其强度高于被连接的钢筋母材的强度,是集高强、快速于一身的新型机械式钢筋接头,其原料是无缝钢管加工而成。


钢管直螺纹钢筋套筒标准如下:
1、螺纹套筒的选用
1.1螺纹钢连接分为两类:绑扎连接和机械连接或焊接,优先选用机械连接。
1.2柱中纵向受力筋的连接均采用机械连接或焊接。
1.3凡受力螺纹钢直径d≥22时的螺纹钢连接均采用机械连接或焊接。
2、套筒挤压连接方法是将需要的连接的螺纹钢(应为带肋螺纹钢)端部插入特制的钢套筒内,利用挤压机压缩钢套筒,使它产生塑性变形,靠变形后的钢套筒与带肋螺 纹钢的机械咬合紧固力来实现螺纹钢的连接。这种连接方法一般用于直径为16~40mm的Ⅱ级,Ⅲ级螺纹钢(包括余热处理螺纹钢)。有关按径向作套筒挤压连 接的方法应符合《带肋螺纹钢套筒挤压连接技术规格》(JGJ108-96)的要求。


套筒
套筒材料应选用适合于压延加工的钢管,其实测力学性能应符合表5-1的要求。
套筒材料的力学性能 表5-1
项目指标
屈服强度(N/mm2)
抗拉强度(N/mm2)
伸长率δ5(%)
洛氏硬度(HRB)
〔或布氏硬度(HB)〕 225~350
375~500
20
60~80〔102~133〕
按机械连接件技术性能的基本要求,套筒和承截力要求可写成以下二式:
fslykAs1≥1.1fykAs(5-6)
fsltkAs1≥1.1ftkAs(5-7)
式中 fslyk——套筒的屈服强度标准值;
fsltk——套筒的抗拉强度标准值;
fyk——螺纹钢的屈服强度标准值;
ftk——螺纹钢的抗拉强度标准值;
As1——套筒的横截面面积;
As——螺纹钢的横截面面积;
套管的几何尺寸和所用材料的材质应与一定的挤压工艺相配套,必须由特别检验认定,套筒的尺寸偏差宜符合表5-4的要求。
套筒尺寸的允许偏差(mm) 表5-4
套筒外径D 外径允许偏差 壁厚(t)允许偏差 长度允许偏差
≤50 ±0.5 +0.12t
-0.10t ±2
>5 ±0.01D +0.12t
-0.10t ±2


套筒应有出厂合格证。由于各类规格的螺纹钢都要与相应规格的套筒相匹配,因此,套筒在运输和储存中应按不同规格分别堆放整齐,以避免混用;套筒不得堆放于露天,以免产生锈蚀或被泥砂杂物沾污。
